ライブ中継画面　表示方法

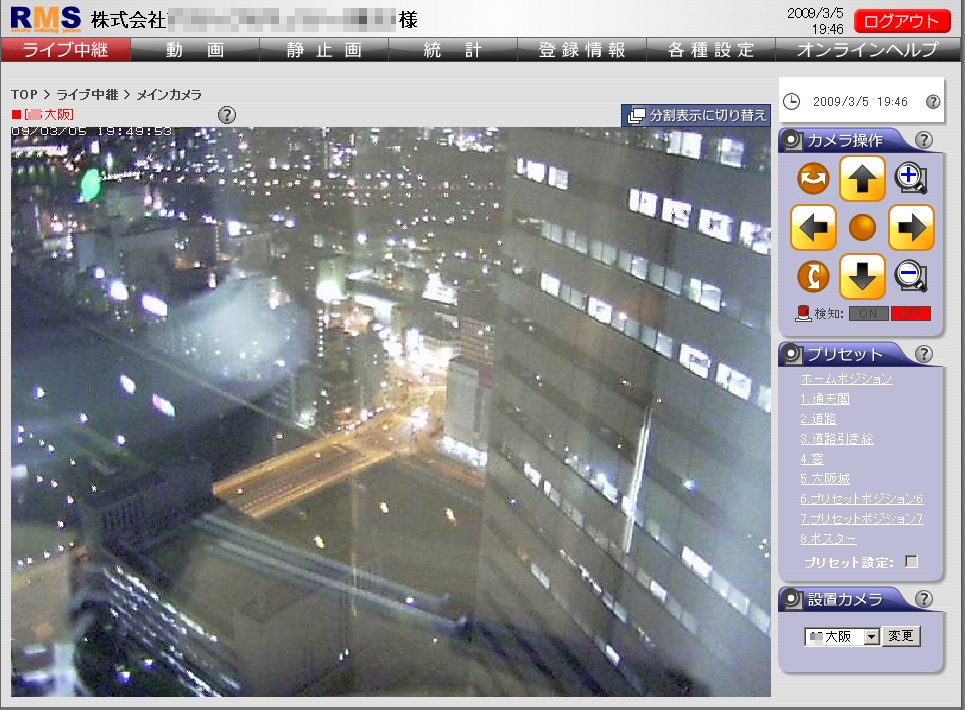

メインモニター表示 ライブカメラ１台を操作する画面

クライアント録画画面 メインモニターから対象カメラを録画

録画パネル クライアント録画用の操作パネル 　(※左図クライアント録画画面の拡大図です。)

マルチライブ画面

登録されたカメラ複数台を同時に中継する画面です。画面は、4、6、9、16台分表示に切り替えられます。
表示数以上のカメラは、ページ切り替えで表示する事ができます。

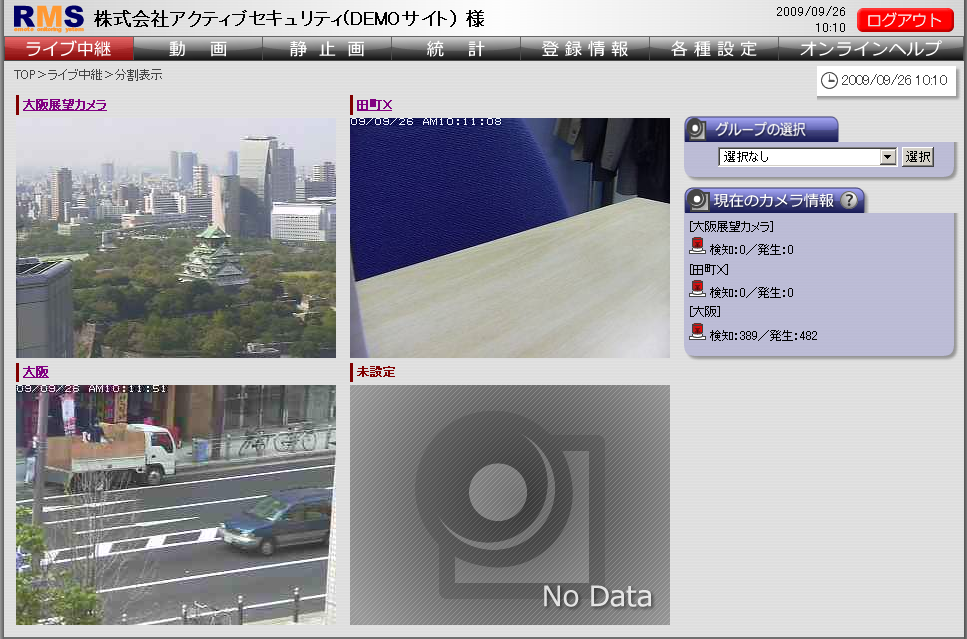

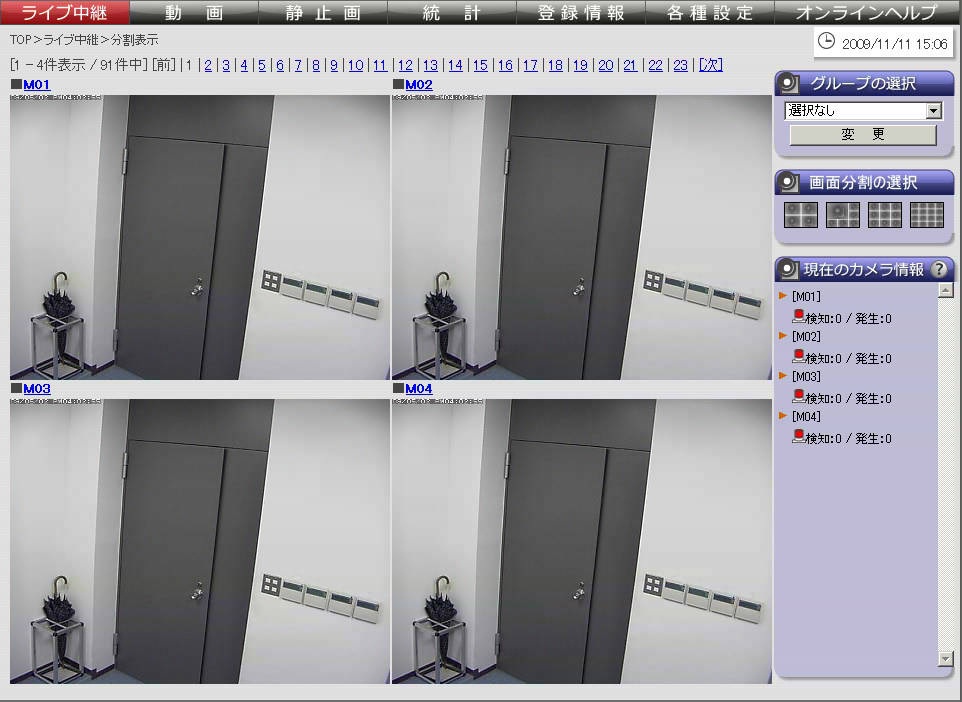

分割表示（4分割）

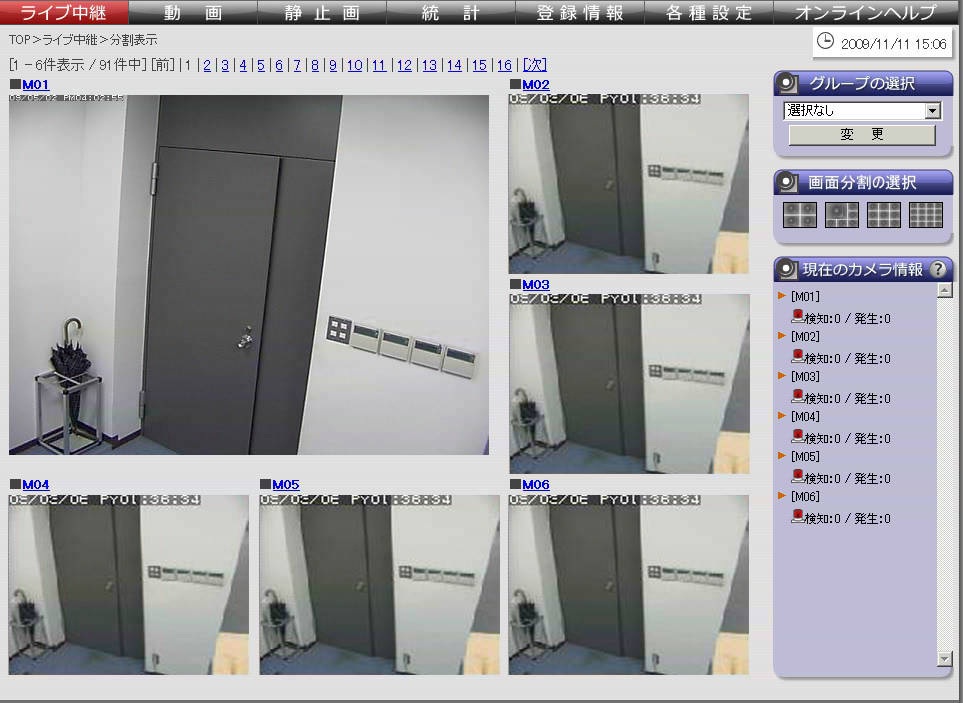

分割表示（6分割）

分割表示（9分割）

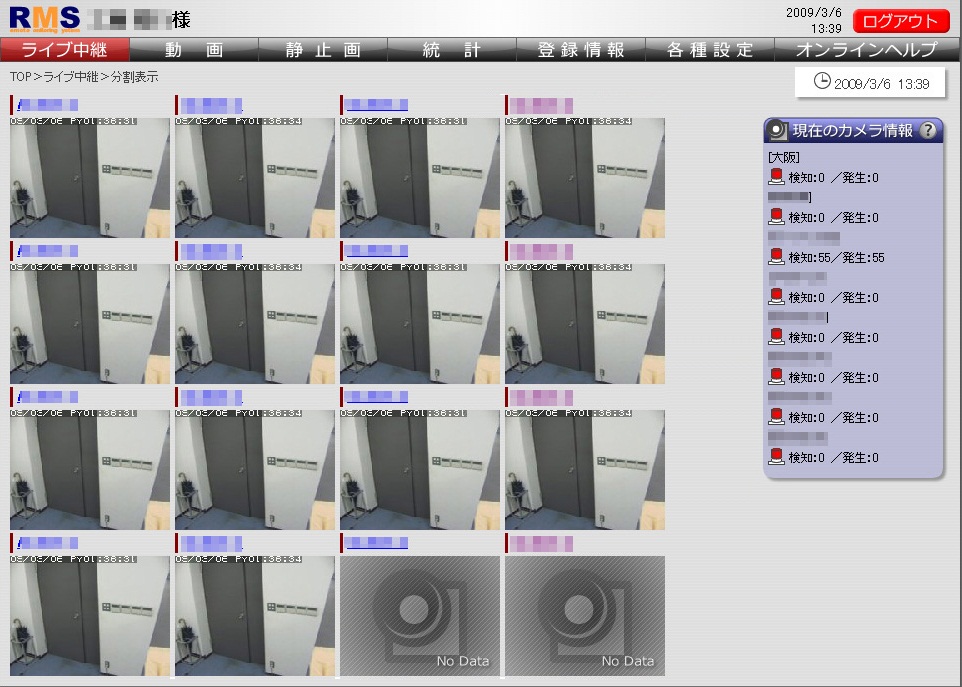

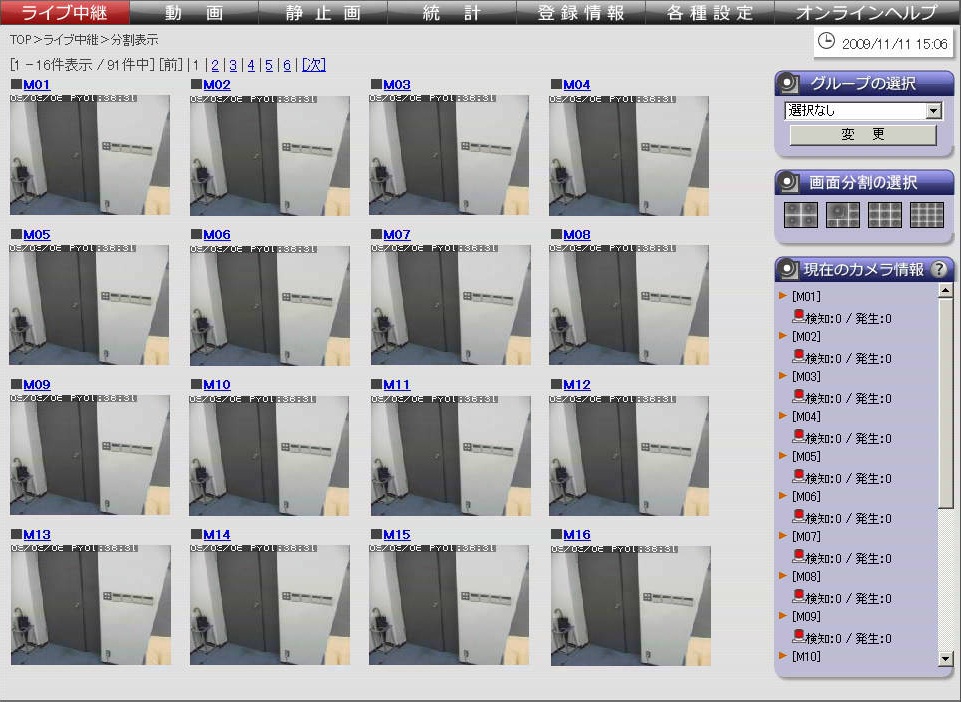

分割表示（16分割）

ActiveXインストール方法

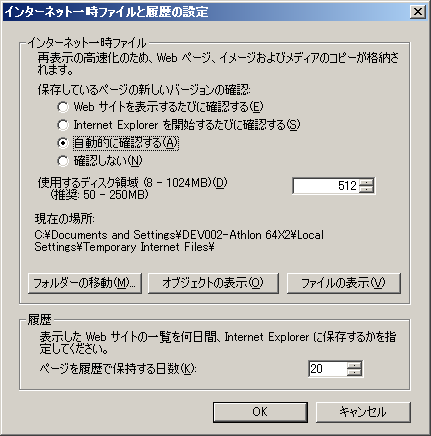

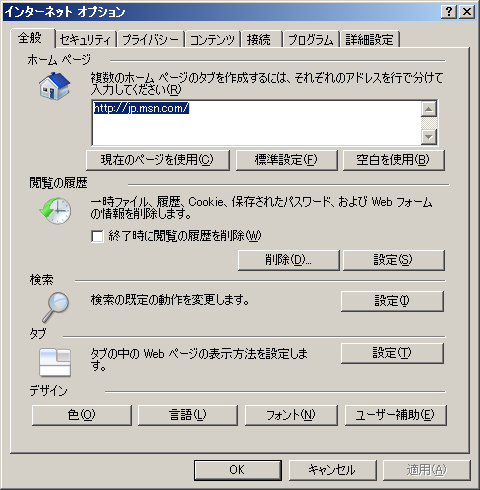

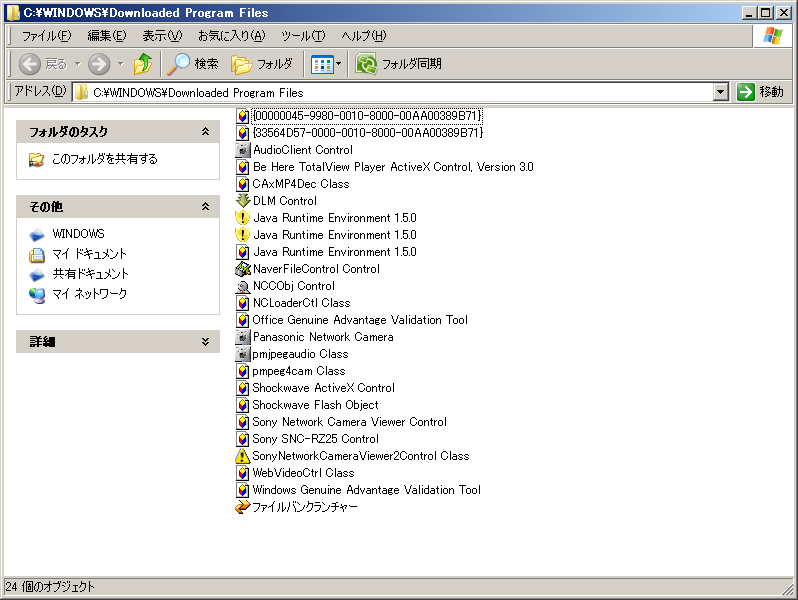

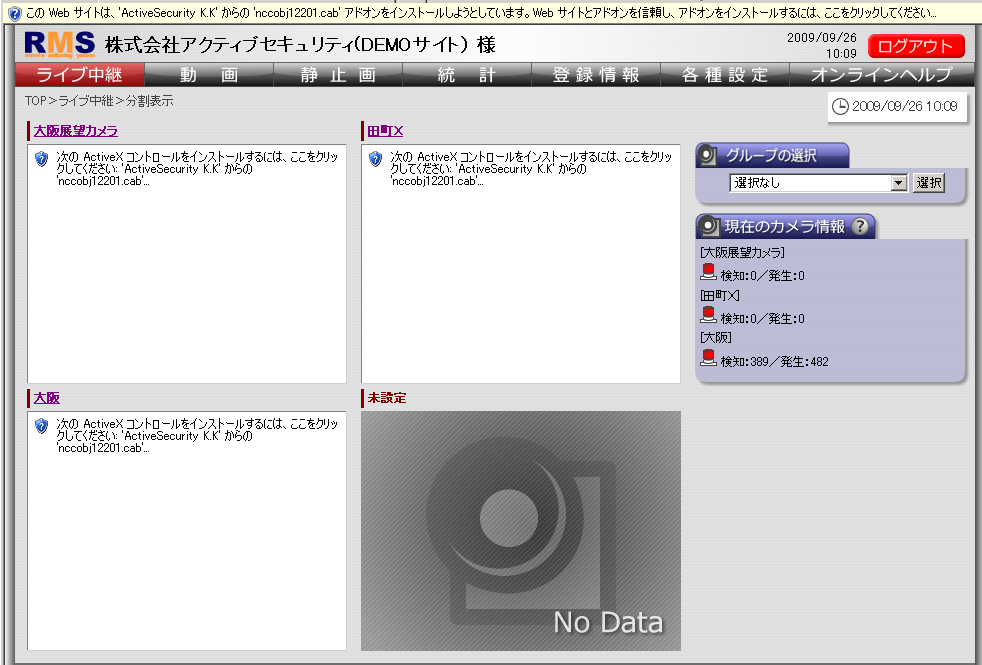

ActievXとはライブ中継を閲覧するためのアプリケーションになります。 お客様の環境により正常にライブ画面が表示されない場合などはこの作業を改めて行ってください お客様のお使いになるブラウザによっては正常に動作しません、必ずIE(インターネットエクスプローラー）をご利用くださいませ。 ・インストール方法はこちら ・アンインストール方法はこちら �@ActiveXのインストール 初めてＲＭＳに接続した場合やバージョンが上がった場合に表示されます 画面上部に表示される、「白いバー」をクリックしインストール準備を行います。 �Aインストール許可 �@で表示された「白いバー」をクリックすると下記が表示されます。 「アドオンをインストール」をクリックしてインストール許可を行ってください �Bインストール �Aの作業を完了すると画面が自動的に切り替わります。 標示された画面に従い「インストールする」を行ってください。 �Cインストールの完了 �Bの作業を完了すると画面が自動的に切り替わります。 画面にライブ中継が表示されていれば作業完了です。 *アンインストール方法 -その1- 正常にインストールされなかった場合アンインストールを行います。 中継画面以外で、「ツール」⇒「インターネットオプション」を選択してください *アンインストール方法 -その2- 全般タブの「閲覧の履歴」にある「設定ボタン」を押してください *アンインストール方法 -その3- 「オブジェクトの表示」ボタンを押します *アンインストール方法 -その4- オブジェクトフォルダ内にある「NCCObj Control」というファイルを削除します。 *削除方法・・・ファイルを選択しDeleteボタンで削除できます ライブ画面が表示されない場合（トラブルシューティング） 次の事をご確認ください。 �@カメラの電源が入っていますか？  ⇒電源部分を確認し、コンセントの抜き差しをしてみてください �AActiveXが正常にインストールされていますか？  ⇒ActiveXをアンインストールして新しいActiveXをインストールしてみてください �BDDNSが正常に更新されていますか？  ⇒カメラの電源の抜き差しを行い、改善されない場合は弊社にご連絡くださいませ。 �CDirectXの最新版はインストールされていますか？ 　 ⇒最新版はこちらから

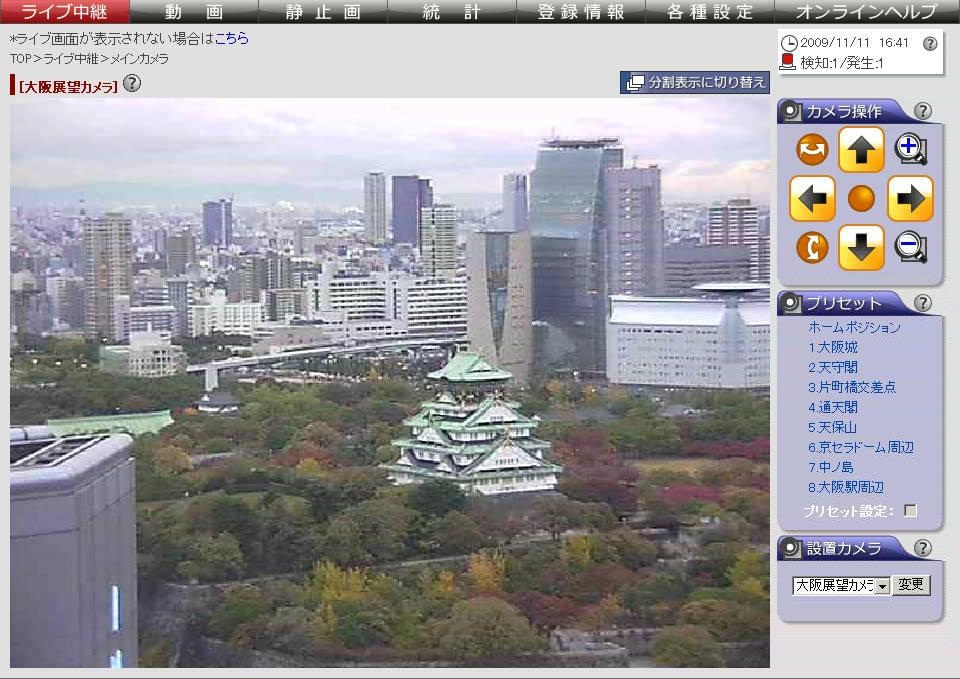

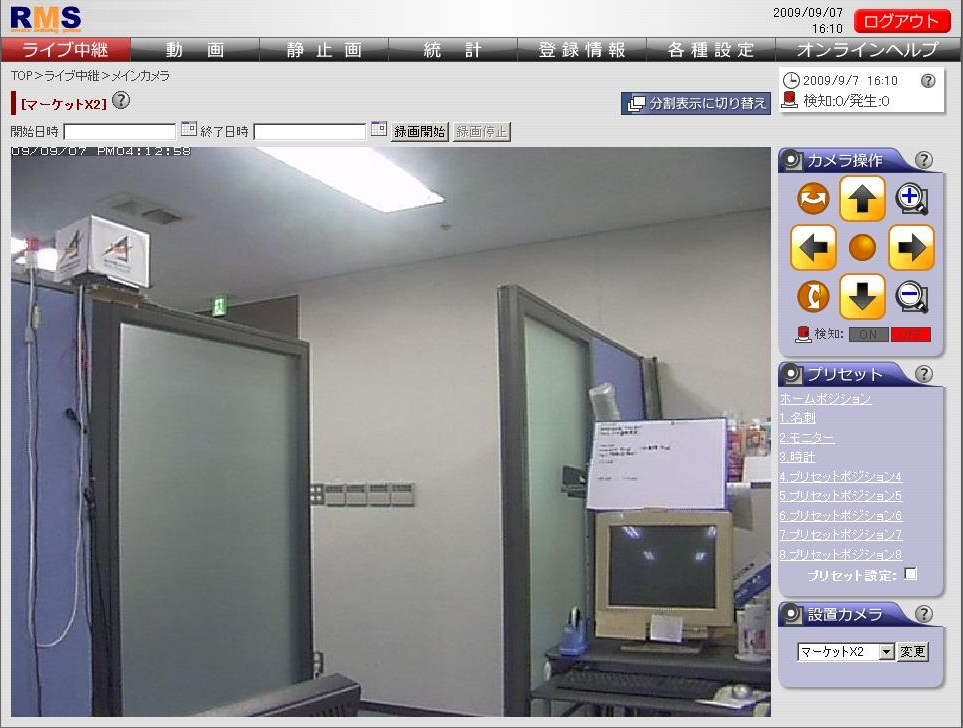

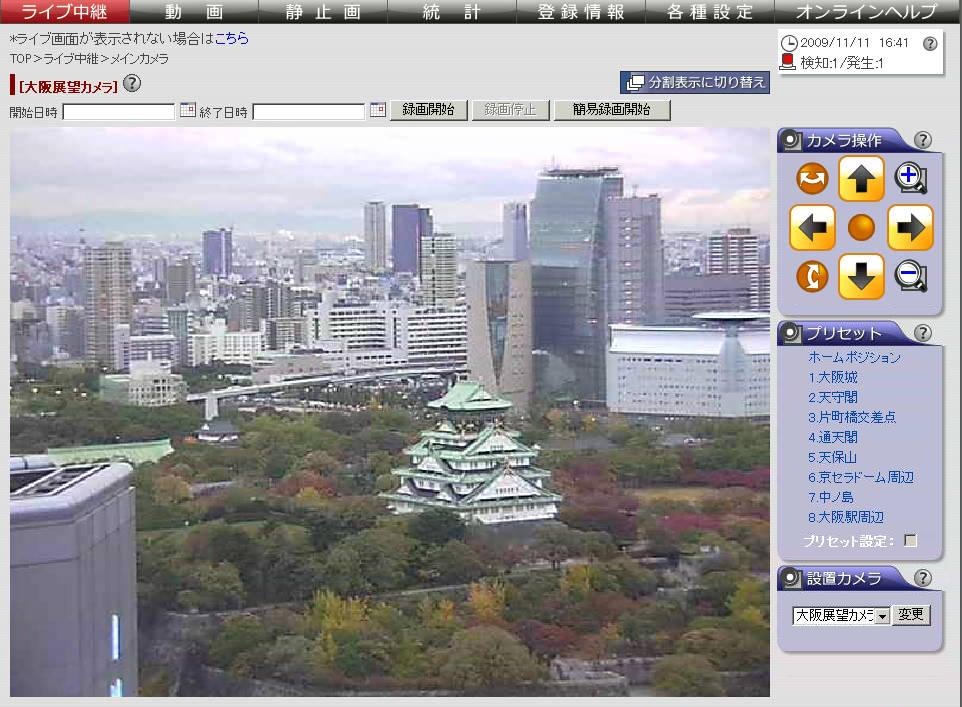

メインモニタ表示

カメラ映像

•
  カメラ名が表示され、そのカメラが映しているリアルタイム映像が表示されます。 画面をクリックすると、クリックした位置にカメラ視点が移動します。
•
  分割表示（4・8・16分割）へ切り替えるボタンです。

日時表示・検知情報

•
  現在の時間を表示しています。※ただし、ページリロードをしない限り時間は更新されません。

カメラ操作パネル

•
  チルト：カメラを縦に90度首ふりさせます。
•
  バン：カメラを横に180度首ふりさせます。
•
  クリックした矢印の方向へカメラの視点が移動します。
•
  ＋をクリックすると拡大、−をクリックすると縮小します。
  ※マウスホイールでも拡大縮小できます。

プリセット切り替えパネル

•
  該当のプリセットへカメラ視点を移動させます。
  ※ホームセット：プリセットを初期登録の位置へ戻します。
• プリセット名称の変更を伴わない、カメラ視点のみのプリセット登録を行うことができます。
  1. 保存したいカメラ視点にセット
  2. プリセット設定のチェックボックスにチェックを入れる
  3. 保存先のプリセット（1〜8）をクリック
  「●番にプリセット設定しました」というアラートが表示されればプリセット保存終了です。

カメラ切り替え

1. ▽ボタン（プルダウンボタン）をクリック。
2. 設置カメラの一覧から、閲覧操作するカメラを選択。
3. 「変更」ボタンをクリック。

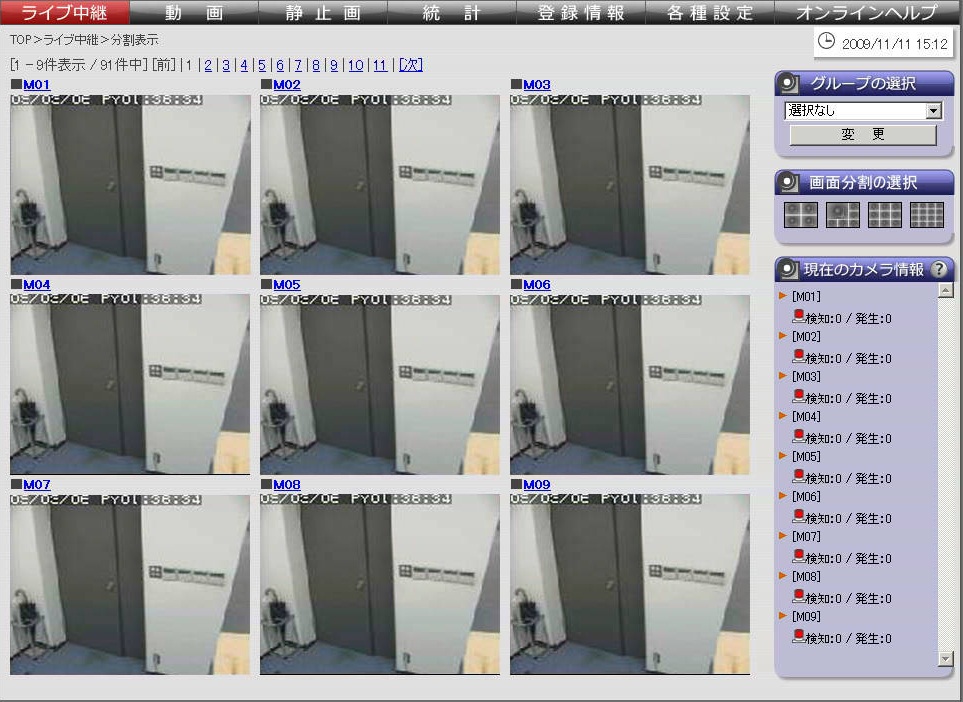

マルチライブ画面（4・6・9・16分割）

カメラ映像

グループの選択

画面分割の選択

現在のカメラ情報

日時表示

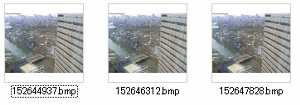

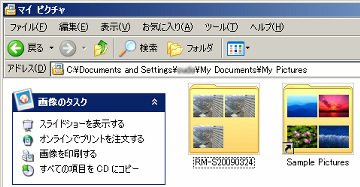

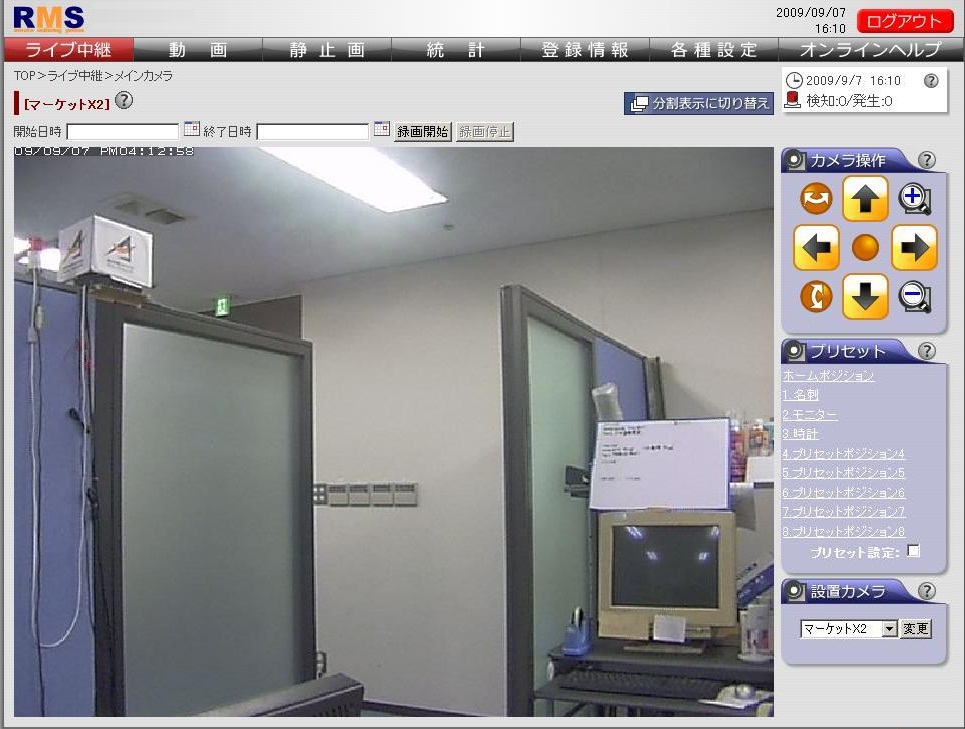

クライアント録画画面

録画時間指定方法

•
  録画時間を指定し、録画開始ボタンを押します。
  現在表示されている中継画像を指定時間の間録画を行います。
  画面に映像が映っていない場合正常に動作しません、ご注意ください。

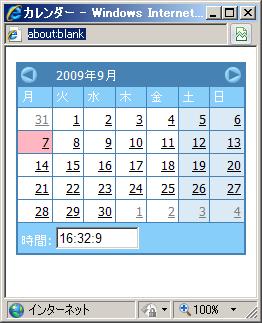

日時の指定方法

•
  録画したい開始時間を予約します、時間を指定し録画予定日をカレンダーから選択してください。
  選択方法は、日付を右クリックです。
